S-Node G2 er en dørkontroll- og alarminnsamlingsenhet som inngår i adgangssystemet Integra. S-Node G2 overvåker signaler fra dørmiljøer og alarmsensorer. Kortleseren brukes til å identifisere kort og forespørsler fra korteierne. Noden plasseres gjerne ute i dørmiljøet eller sentralt i et serverrom. Den er utstyrt for å kontrollere og overvåke forskjellige typer dørmiljøer, innganger og kontroller.
Dør-/alarmnode S-Node G2
Dørkontroll- og alarminnsamlingsenhet S-Node G2
I et typisk dørmiljø håndterer S-Noden inn- og utlesere, dørsensorer og elektrisk lås. Typiske sensorer i et dørmiljø er magnetkontakt og åpningsknapp. S-Node G2 håndterer også låsindikatorer, adgangsstyrt alarmutkobling, manuell alarmutkobling, generelle alarminnganger og generell reléstyring.
S-Noden er utstyrt med sabotasjevern som detekterer åpning av lokk og eventuellt fjerning fra vegg.
Antall inn- og utganger kan utvides ved å montere et utvidelsekort på enheten. Enheten i stand til å levere 12VDC for alarmprodukter som for eksempel bevegelsesdetektorer.
S-Node G2 er alarmgodkjent i henhold til SSF 1014 utgave 5, alarmklasse 3.

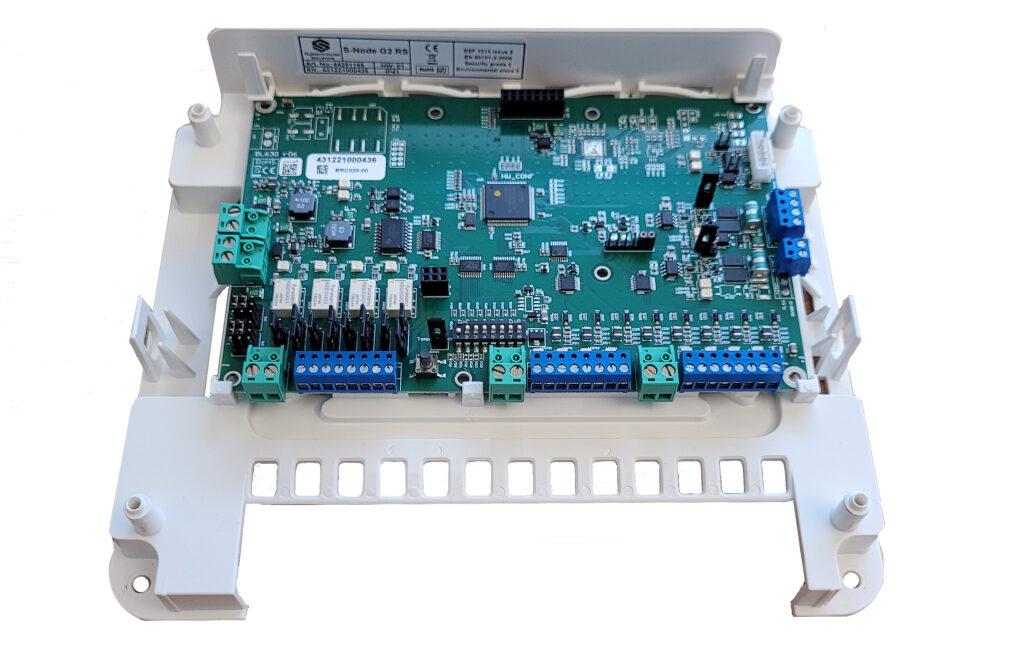

S-Node G2 RS
S-Node G2 RS har samme funksjonalitet som S-Node G2 men med den forskjellen at all kommunikasjon foregår med RS-485 i stedet for LON mellom Moveo/XL og S-Noder G2.
S-Node G2 RS har én RS-485 tilkobling til Moveo/XL RS og én RS-486 tilkobling til kortleser.
-
Artikkelnummer
44281150 S-Node G2 44281155 S-Node G2 RS 44281160 Utvidelsekort 8I G2 44281165 Utvidelsekort 4I/4O G2 44281170 Utvidelsekort 8O -
Tekniske data
Spenning Normalt/Min/Max 24 VDC/20VDC/30VDC Strømforbruk Min/Max vid 24 VDC 45 mA/110 mA Kapsling IP41 Omgivelsestemperatur -10°C til +55°C Dimensjon (b/h/d) 220x180x62 mm Vekt 460 g Farge RAL9010 -
Specifikk tekniske data
Kommunikasjon LonWorks FTT-10 (Moveo/XL) RS-485 (kortleser) Kommunikasjon S-Node G2 RS En RS-485-forbindelse til Moveo RS/Moveo XL RS + en RS-485-forbindelse til kortlesere Strömförsörjning ut 12VDC, 0.5 A (larmprodukter) 24VDC (leser, lås) Innganger 8 st dobbel/trippelbalanserade eller digitala Utgangar 4 st releer (NO/NC/24V), 1A - Informasjonsdatablad S-Node G2 & Utvidelsekort
En viktig del av en større helhet
S-Node G2 er en viktig del av sikkerhetsplattformen Integra. Sammen med andre produkter som f.eks. kortlesere og sentralenheter, skaper S-Node G2 et av markedets sikreste og beste alarm- og adgangssystemer.
S-Node G2 plasseres gjerne i dørmiljøet og fungerer som et kommunikasjonsledd i Integra-systemet. S-Noden tar imot kommandoer fra sentralapparatet Moveo/Moveo XL og sender dem videre til kortleseren. Betjeningskommandoer som gjøres på kortleseren går først til S-Node G2 som så vidresender det til Moveo / MoveoXL for besluttning.
